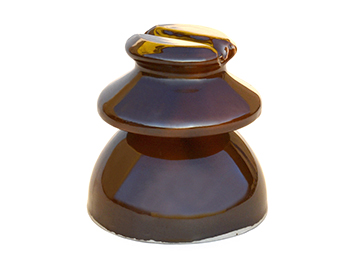

Фарфоровый штыревой изолятор ShF-10

Изолятор ШФ-10Г

The ShF-10G Porcelain Pin Insulator is designed for insulation and support of conductors in overhead distribution lines and substation switchgear operating at 6kV and 10kV AC systems.

Manufactured from high-strength electrical porcelain with a glazed surface, it provides reliable electrical insulation, excellent mechanical strength, and long-term outdoor durability.

Key Features

• Suitable for 6kV and 10kV overhead power lines
• High-strength glazed porcelain construction
• Excellent resistance to UV radiation and weathering
• High dielectric and mechanical performance
• Suitable for severe climatic conditions
• Reliable operation from -60°C to +50°C
• Low maintenance and long service life
• Designed for overhead line and substation applications

Техническая спецификация

Модель: ShF-10G

Минимальная механическая разрывная нагрузка, кН: 12,5

Напряжение пробоя в изолирующей среде, кВ:160

Выдерживаемое напряжение частотой 50 Гц в сухом состоянии, кВ: 65

Выдерживаемое напряжение частоты 50 Гц в дождь, кВ:42

Выдерживает импульсное напряжение 1,2/50 +/-, кВ: 100

Расстояние между отверстиями, мм: 256

Строительная высота, мм: 140

Вес, кг: 1,9
