Aumente a segurança e a eficiência dos cabos com as soluções avançadas de caixas de conexão da Wolun Electric

No âmbito da distribuição de energia de alta tensão, é fundamental garantir conexões confiáveis e seguras. Apresentamos aqui duas soluções inovadoras: a Caixa de ligação cruzada  e Caixa de ligação direta à terra -projetados para otimizar o desempenho do cabo e proteger contra surtos de tensão. Esses produtos são projetados para atender às rigorosas demandas das modernas redes de energia, instalações de energia renovável e aplicações industriais.

Principais recursos e aplicativos

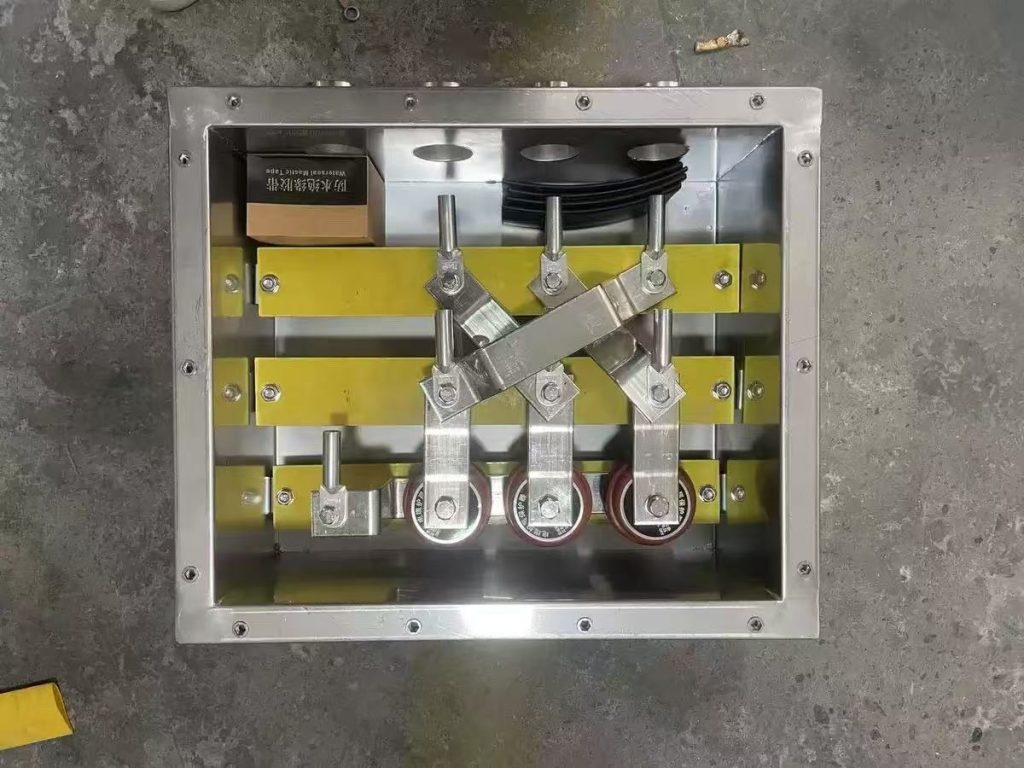

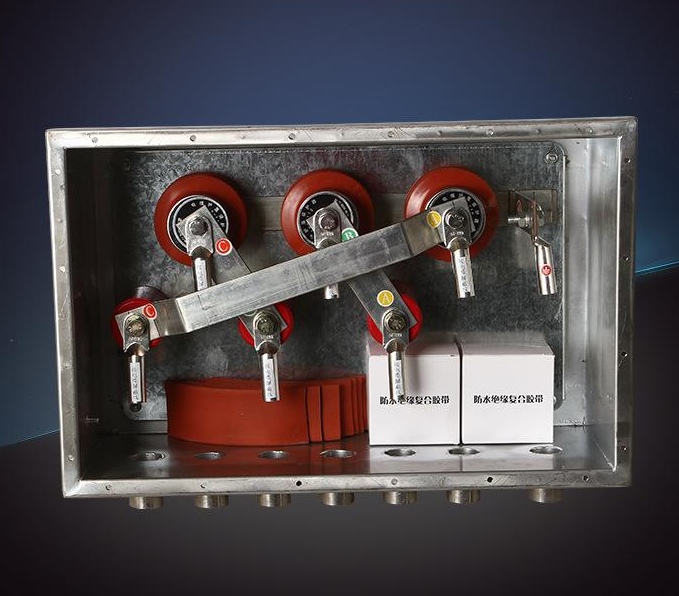

1. Caixa de ligação cruzada

• Finalidade:
  Permite a ligação cruzada de bainhas metálicas de cabos de núcleo único para limitar a sobretensão de surto, controlar as tensões induzidas e eliminar as correntes parasitas. Isso evita a quebra da bainha e garante a operação segura do cabo.
• Vantagens:
  • Carcaça de aço inoxidável 304: Resistente à corrosão e com classificação IP para ambientes adversos.
  • Interior preenchido com resina: Melhora o isolamento e a estabilidade mecânica.
  • Design compacto: Leve e fácil de instalar, com limitadores de tensão de bainha (SVL) substituíveis.
• Desempenho da SVL:
  • BHQ-7/600: Tensão de referência de 1mA CC de 40kV, capacidade de onda retangular de 600A.
  • BHQ-10/600: Tensão de referência de 1mA CC de 5,8kV, capacidade de onda retangular de 600A.

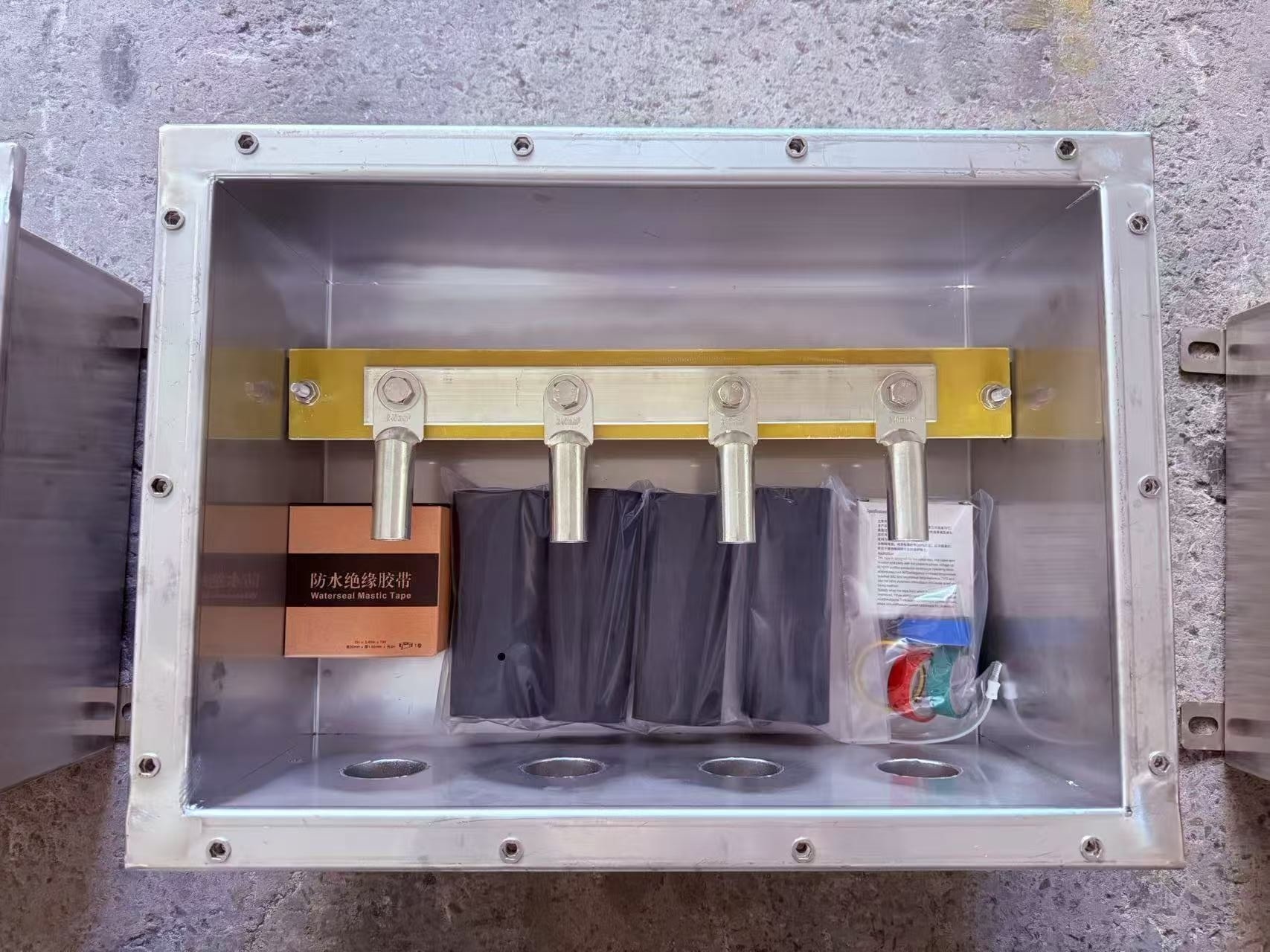

2. Caixa de ligação direta à terra

• Finalidade:

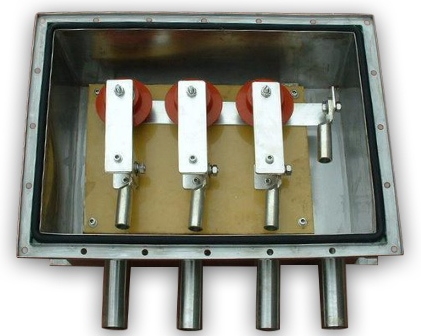

  Fornece aterramento direto ou aterramento protegido por SVL para revestimentos de cabos de alta tensão, protegendo contra picos de sobretensão.
• Vantagens:
  • Projeto modular: Duas variantes, aterramento direto e aterramento de proteção com SVL integrado
  • Instalação rápida: A configuração sem ferramentas reduz o tempo de inatividade.
  • Construção durável: Carcaça de aço inoxidável com enchimento de resina para uso externo/industrial.
• Desempenho da SVL:
  • BHQ-7/600: Tensão nominal de 2,8kV, tensão residual ≤7kV.
  • BHQ-10/600: Tensão nominal 4kV, tensão residual ≤10kV.

Especificações técnicas

Por que escolher as caixas de conexão da Wolun Electric?

1. Custo-benefício:
   Reduz os custos de manutenção, minimizando os danos à bainha e eliminando interrupções não planejadas.
2. Opções de personalização:
   Soluções sob medida para configurações específicas de cabos e requisitos de tensão.
3. Experiência global:
   Com o respaldo de 10 anos de experiência em acessórios para cabos e uma equipe de especialistas para suporte técnico.

Aplicativos

• Redes de energia: Proteção de linhas de transmissão subterrâneas e aéreas.
• Energia renovável: Proteção de instalações de parques solares e eólicos.
• Instalações industriais: Garantia de operação estável em plantas de mineração, manufatura e petroquímica.

Entre em contato

Pronto para atualizar seu sistema de proteção de cabos? Para consultas personalizadas, entre em contato com nossa equipe de vendas com a configuração do cabo e as especificações técnicas.
