VS1-24 24kV Indoor Vacuum Circuit Breaker (24kV VCB) is high-performance indoor MV switchgear with vacuum interrupter. Compact, maintenance-free, fixed and withdrawable design, ideal for 24kV indoor power distribution protection and control.
قاطع الدائرة الكهربائية الفراغية الداخلية ذات الجهد العالي VS1-24 عبارة عن قاطع دائرة كهربائية فراغية داخلية ثلاثية الطور 50 هرتز AC ثلاثي الأطوار بجهد مقنن 24 كيلو فولت، يتم تطبيقه بشكل أساسي للحماية والتحكم في نظام توزيع الطاقة في محطة توليد الطاقة والمحطات الكهربائية الفرعية والمؤسسات الصناعية والتعدين، ويتم تطبيقه بشكل خاص لكسر الحمل المهم والمكان الذي يتطلب تشغيلًا متكررًا.يتوافق تصنيع قاطع الدائرة الكهربائية مع GB1984-2003 "قاطع الدائرة الكهربائية ذات الجهد العالي GB1984-2003"، JB3855-1966 "الشروط الفنية لطلب قاطع الدائرة الكهربائية الفراغية الداخلية 3.6-40.5 كيلو فولت" من المعايير الوطنية ومعايير IEC النسبية. يمكن أيضًا تجهيز قاطع الدائرة الكهربائية بآلية تشغيل مغناطيسية دائمة ذات عمر خدمة طويل، ويمكن أن يصل عمرها الميكانيكي إلى 100000 مرة، وهو مناسب للمكان مع التشغيل المتكرر للغاية، كما أن تصميم الهيكل المجمع يجعل قاطع الدائرة الكهربائية لا يمكن استخدامه كوحدة ثابتة فحسب، بل أيضًا كوحدة منتصف الخزانة عندما يكون مزودًا بهيكل.
1-الارتفاع: ≤2000 متر، يجب أن يكون مصنوعًا خصيصًا لأكثر من 2000 متر
2- درجة الحرارة المحيطة: +40 درجة مئوية كحد أقصى، -25 درجة مئوية كحد أدنى
3- الرطوبة النسبية: يجب أن يكون متوسط القيمة اليومية أقل من 95%، ويجب أن يكون متوسط القيمة الشهرية أقل من 90%
4-شدة الزلزال: أقل من 8 درجة
5- المكان الذي يتم استخدامه فيه خالٍ من الحريق والانفجار والتآكل الكيميائي والاهتزاز الشديد
Vacuum interrupter arc quenching, safe, eco-friendly and no pollution
Compact structure, small size and light weight for easy cabinet installation
Spring operating mechanism, stable mechanical performance and long service life
High short-circuit breaking capacity, reliable under heavy load and fault conditions
Maintenance-free in normal operation, low running cost

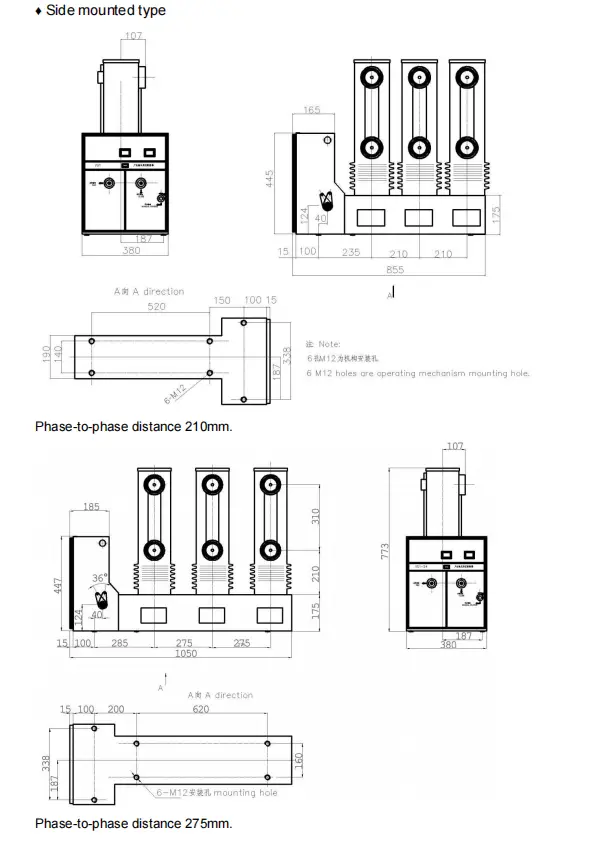

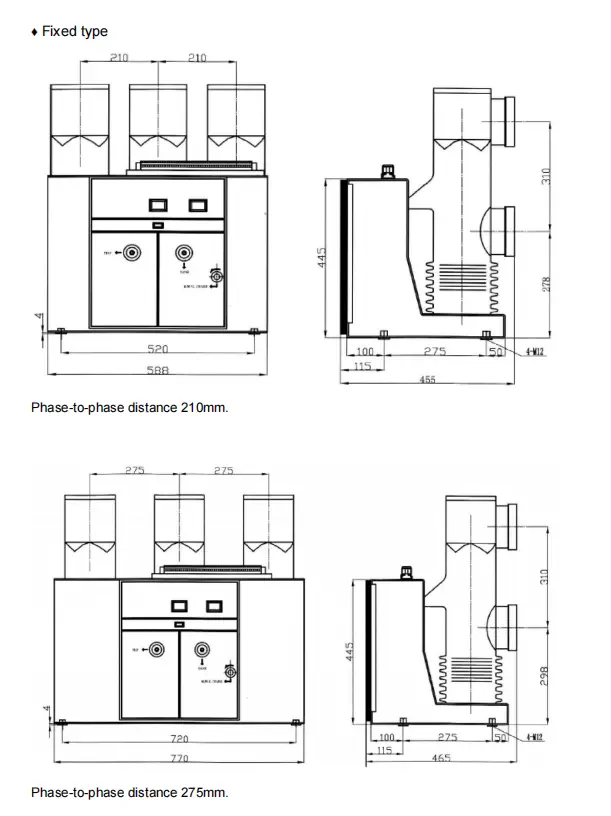

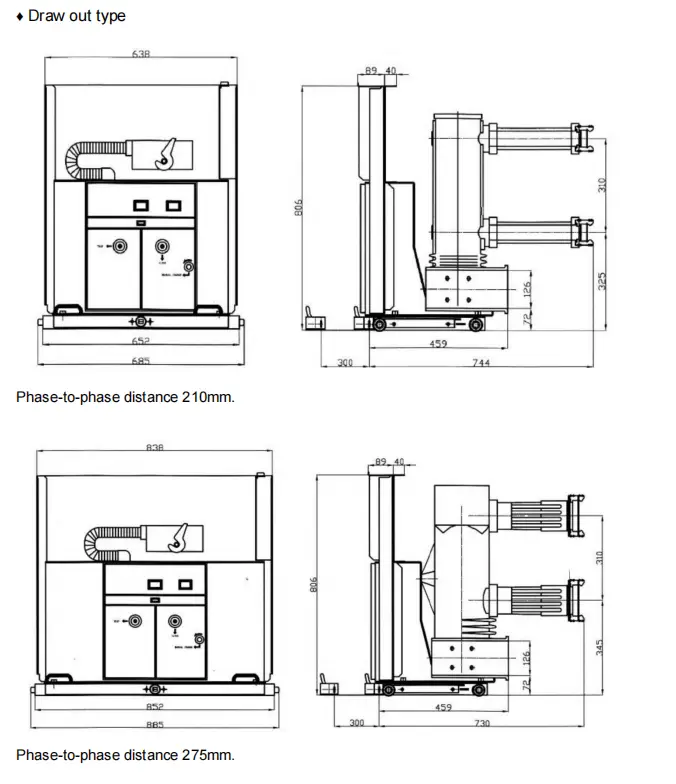

Optional fixed type and withdrawable trolley type
Adaptable to indoor harsh working environment, low noise operation
Model: VS1-24
Rated Voltage: 24kV
Rated Frequency: 50Hz
Rated Current: 1250A / 1600A / 2000A / 2500A / 3150A
Rated Short-circuit Breaking Current: 25kA / 31.5kA
Rated Short-time Withstand Current: 25kA / 31.5kA (4s)
Rated Peak Withstand Current: 63kA / 80kA
Installation Type: Indoor Fixed / Withdrawable Trolley Type
Arc Quenching Medium: Vacuum
Operating Mechanism: Spring Type
Ambient Temperature: -20℃ ~ +40℃
Applicable Altitude: ≤1000m
| البند | الوحدة | المعلمة |
| الجهد المقنن | كيه في | 24 |
| التردد الاسمي | هـ زد | 50 |
| التيار الاسمي | A | 630 1250 1600 |
| تيار قطع الدائرة القصيرة المقدر | ك أ | 20 25 31.5 |
| تيار التبديل للدائرة القصيرة الاسمية (قيمة الذروة) | ك أ | 50 63 80 |
| الوقت الكبير للدائرة القصيرة الاسمية | S | 4 |
| تردد كسر التيار تحت الدائرة القصيرة المقدرة | 次 | 20 |
| تسلسل التشغيل المقدر | 0-0.3 - 0.3s-CO-180s-CO | |
| الفولتية الاسمية المتينة للرعد والصاعقة (الكسر) | كيه في | 125 |
| 1دقيقة تردد الطاقة المقدرة مع الجهد الكهربي (كسر) | كيه في | 65 |
| وقت التشغيل | ms | ≤100 |
| وقت إيقاف التشغيل | ms | ≤50 |
| الحياة الميكانيكية | 次 | 20000 |
| تخزين الطاقة المقدرة والجهد التشغيلي | V | ≌220/110 |
| وقت الاستراحة | ms | ≤65 |
| وقت تخزين الطاقة | s | ≤10 |
| البند | الوحدة | المعلمة |
| فتح الاتصال | مم | 15±1 |
| للتواصل مع أوفرترافل | مم | 3.5±0.5 |
| سرعة الإيقاف | م/ث | 0.9-1.2 |
| تشغيل السرعة | م/ث | 0.5-0.8 |
| الاتصال بوقت الإغلاق وقت الإغلاق | ms | ≤2 |
| ضغط التلامس المقدر | N | 20 كيلو (2000 ± 200 ± 2000) 25 كيلو (2400 ± 200) 31.4 كيلو (3100 ± 200) |
| تشغيل أو إيقاف تشغيل ثلاثي الأطوار غير متزامنة | ms | ≤2 |
