قاطع الدائرة الغازية LW36-126 126kV SF6 بجهد 126 كيلو فولت SF6

LW-126 نوع LW-126 من قواطع الدائرة الكهربائية سداسي فلوريد الكبريت ذات التيار المتناوب عالي الجهد في الهواء الطلق (يشار إليها فيما يلي باسم قاطع الدائرة) هو نوع من معدات المفاتيح الكهربائية ذات الجهد العالي في الهواء الطلق مع ثلاثة أقطاب AC SOHz، ويعتمد غاز SF6 كوسيط إطفاء وعزل القوس الكهربائي. يمكن استخدامه للفصل والجمع بين التيار المقنن وتيار العطل، وبنك المكثفات، ودائرة التبديل، ويمكن استخدامه أيضًا كقاطع توصيل من أجل تحقيق التحكم وحماية خطوط النقل والمعدات، ومناسب بشكل خاص للتشغيل المتكرر، وقد تم تجهيز قاطع الدائرة بآلية تشغيل زنبركية من النوع CT20.

يتوافق قاطع الدائرة الكهربائية هذا مع متطلبات المواصفة IEC 62271-100.

شرح النموذج

• LW: Outdoor SF6 circuit breaker
• 36: Design serial number
• 126: Rated voltage (126kV)
• /3150: Rated current (3150A)
• -40: Rated short-circuit breaking current (40kA)

Structural Features

• 3-phase porcelain column, single-break structure, with a central spring mechanism for 3-phase linkage.
• Self-energy arc extinguishing (thermal expansion + auxiliary blowing), low energy consumption, short arcing time, and long electrical life.
• SF6 gas as both insulating and arc-extinguishing medium, non-flammable, explosion-proof, and safe for densely populated areas.
• Density relay monitors SF6 pressure in real time to ensure operational reliability.
• Compact design, small footprint, and long maintenance-free intervals.

Application Scope

• Outdoor substations for 110kV transmission and distribution systems.
• Power grid interconnections as tie breakers.
• Areas with high altitude (≤2000m, customizable for 3000m) and heavy pollution (Class IV).
• Ambient temperature: -30°C to +40°C (-40°C to +40°C for low-temperature models).

Key Advantages

• موثوقية عالية: Proven self-energy arc extinguishing technology, stable performance under extreme conditions.
• Low noise: Spring mechanism reduces operating noise, suitable for urban areas.
• Easy maintenance: Simple structure, no oil, minimal maintenance workload.
• Import substitution: Fully replaces foreign-made 110kV SF6 breakers with lower cost.

المعلمات الفنية

مستوى العزل المقدر

الخصائص الميكانيكية الرئيسية

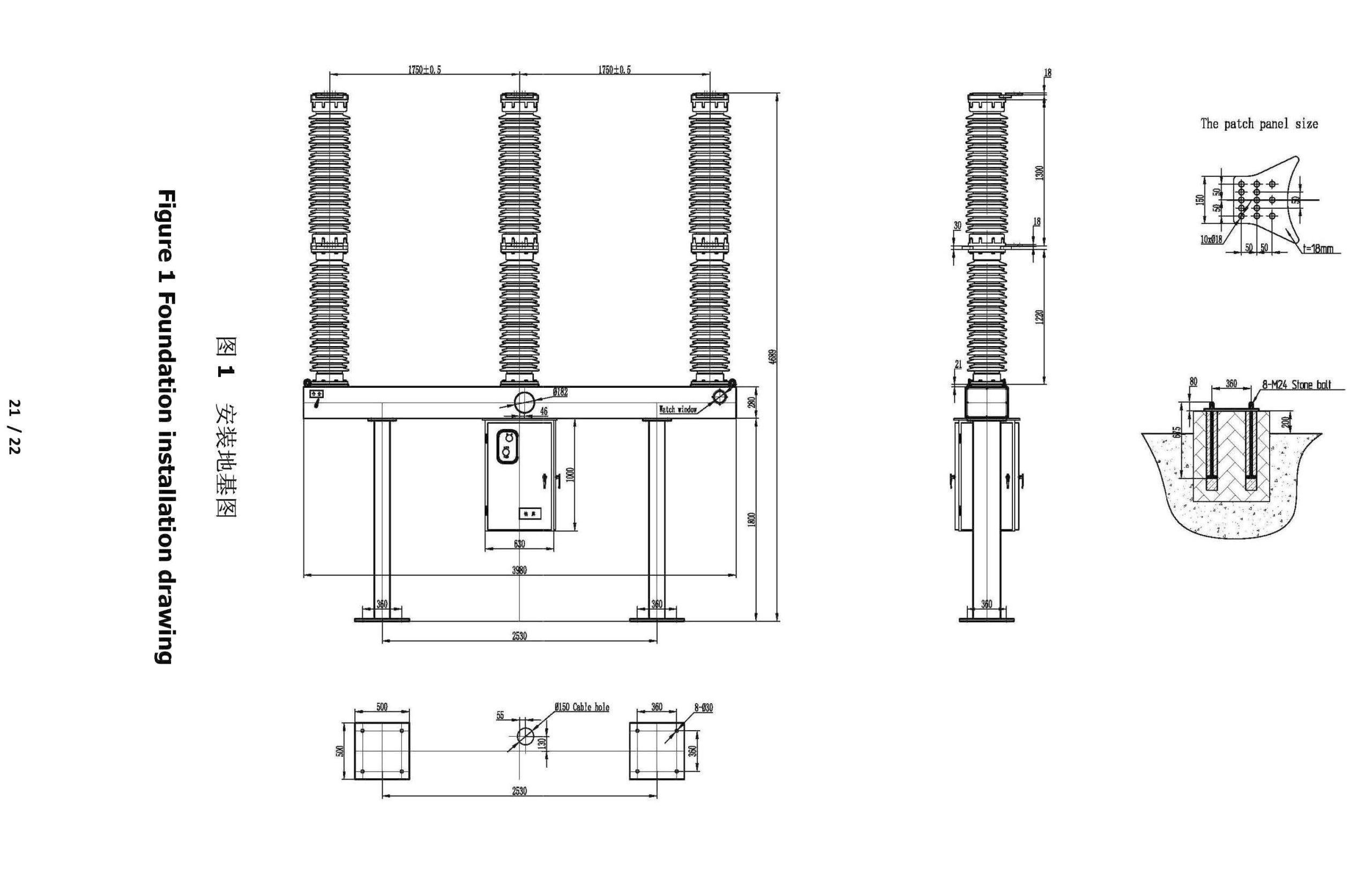

الرسم
